14.荖濃溪catchment_PCRASTER

Table of Contents

DEM_UTM必須轉換成 PCRASTER Format才能完成Catchment

首先Catchment定義之前，先定義streams，將DEM_UTM轉換PCRASTER 格式，data type必須選scale才能計算。之後點選iddcreate就是決定flow directions，不需要如SAGA 和GRASS必須先填平窪地。flow directions styling可根據13章SAGA畫法，但必須reclassifly by table重新調整分類即可。

Streams Delineation 河川定義

PCRASTER是利用streamsorder來決定河川分級strahler，目前strahler可分為9級，篩選6級以上，即6,7,8,9級為河川，raster網格資料，河川以外的地區為no data，河川為1，其他no data地區為0，必須經過下述3個步驟(1). spatial ， (2) comparison operate, (3) if then 。河川分級選6,7,8,9,成為raster格式而且是布林運算。raster格式.map檔要改成vector的shp檔，必須利用GRASS中的兩個步驟(1)r.thin，使.map檔轉成.tif檔。 (2)r .to. vect再將.tif轉成.shp檔。完成河川定義。

若將channels屬性表打開增加一order欄位，使用case功能重新分類，分成4級河川，再重新styling。

Catchment Delineation流域定義

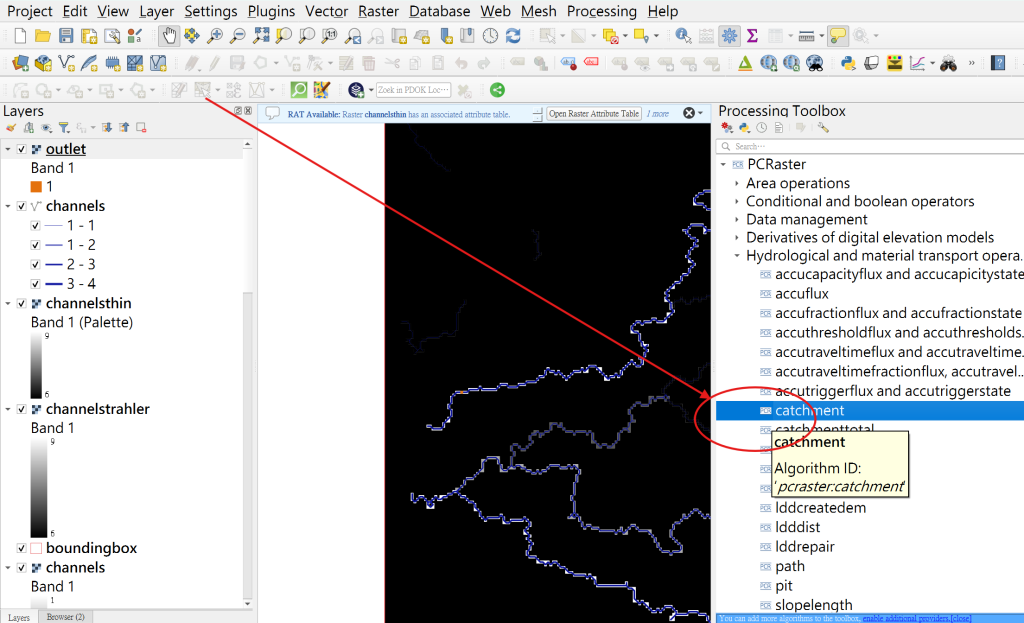

Catchment流域定義必須先建立一Text 檔，選擇outlet，將按下滑鼠右鍵可copy coordinate，將台灣座標貼入Text 內加逗點後寫入1，Text 轉成Column to pcraster file，再點選catchment即可完成catchment tif 檔，再轉乘shp檔。
